멀티프롭 (MULTIPROP)

알루미늄 동바리 – 경량의 고하중 지지 동바리

멀티프롭은 알루미늄으로 제작된 경량의 고성능 동바리입니다. 중량 19.4 kg 의 MP350 을 예로 들면, 1.95m -3.5m 범위의 길이로 조정 가능하여 일반 건축 현장의 90%에 적용 가능하며 정교한 세부 설계로 제작되어 극대화된 수명 기간을 보장합니다.

멀티프롭의 알루미늄 합금 단면은 추락 등의 외부 충격을 탄성적으로 흡수 가능한 재질 및 구조로 설계되어 있고 콘크리트 등으로 오염된 경우에도 고유의 나선 구조 및 상하 이동이 자유로운 이음쇠를 통한 자체 청소 기능으로 손쉽게 길이 조정을 할 수 있습니다.

멀티프롭 MP250, 350, 480, 625 는 독일 베를린의 공인 기관에서 (the Deutsches Institut für Bautechnik) 공식적으로 성능이 인증된 제품입니다. (No. Z-8.312-824).

기술적 특장점 및 제원

길이, 자중 및 최대 허용 하중
MP 120 (0.80 – 1.20 m) 10.10 kg; 78.5 kN
MP 250 (1.45 – 2.50 m) 15.40 kg; 78.5 kN
MP 350 (1.95 – 3.50 m) 19.40 kg: 91.0 kN
MP 480 (2.60 – 4.80 m) 24.80 kg: 88.5 kN
MP 625 (4.30 – 6.25 m) 34.60 kg: 57.9 kN

기타 특징

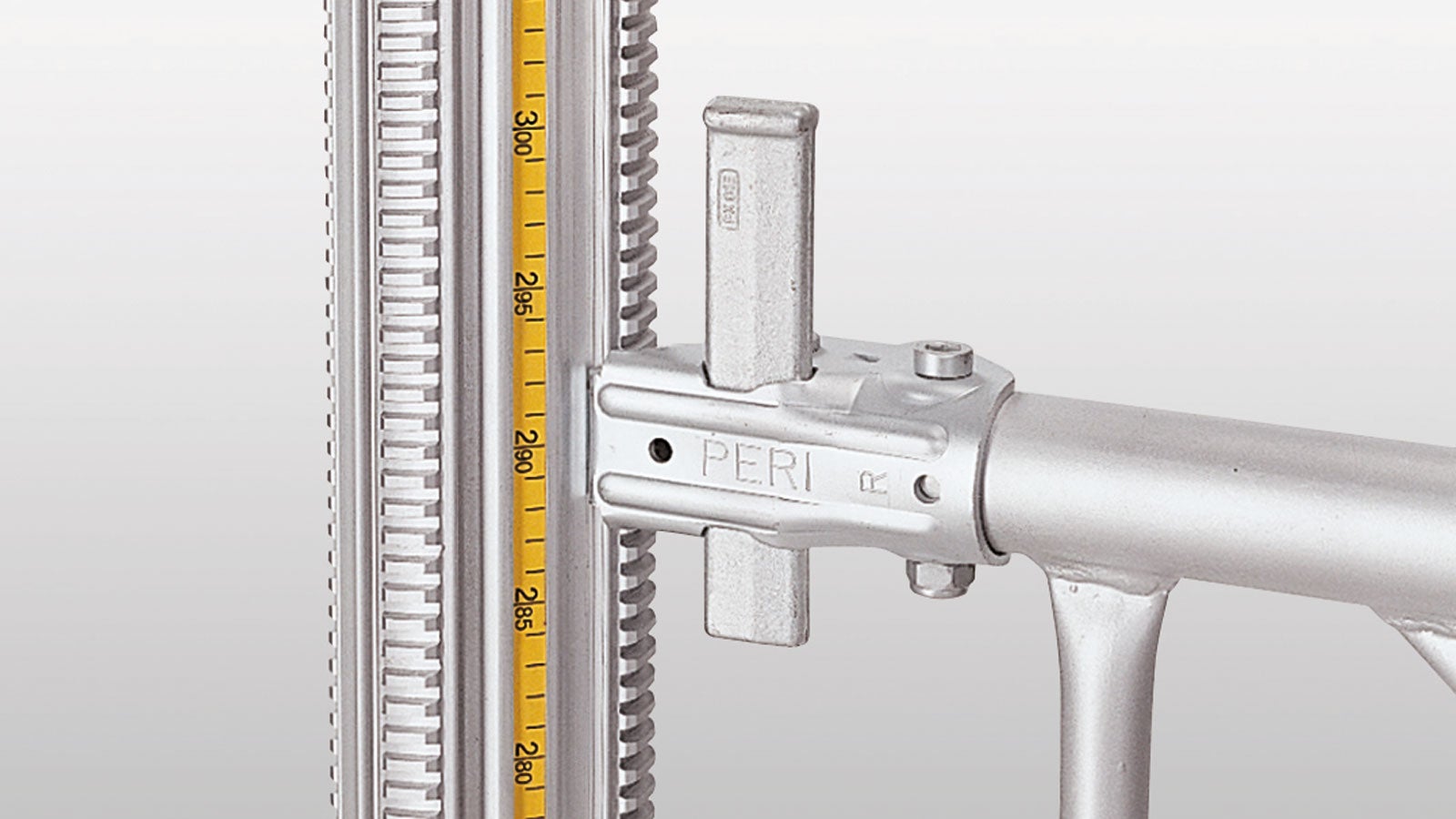

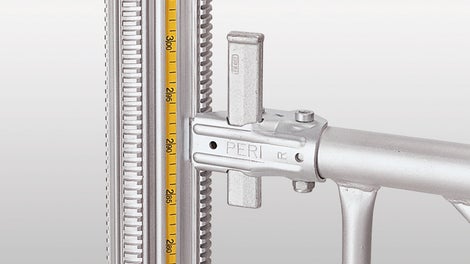

자체 눈금자 내장
지속적인 자체 청소 기능 및 사분형 나선 구조
타이로드 등으로도 조작 가능한 네 부분의 견고한 돌출부를 가진 내장형 너트
ECC 분체 도장된 외부 튜브
탄성형 재질과 견고한 단면 설계
고유의 내/외부 튜브 끼임 방지 장치 내장
프롭 커넥터, 프레임 MRK, 틸팅 포크헤드, MKK, 포크 베이스 MKF 등의 다양한 부품

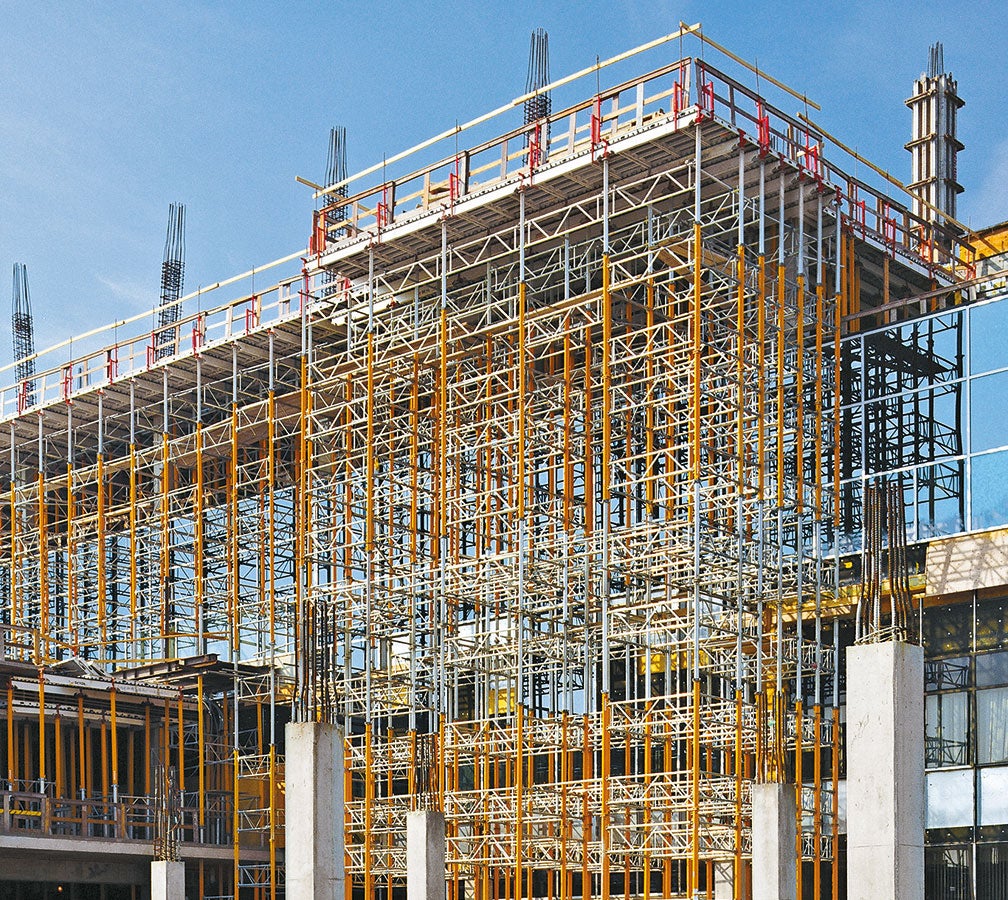

효율적인 타워형 동바리 시스템

멀티프롭은 프레임 MRK 와 결합시 슬래브 테이블 폼의 하부 동바리 구조물로 활용될 경우, 각 개별 프롭당 최대 90kN 지지력을 갖는 효율적인 경제성의 동바리로 활용 가능합니다.멀티프롭 프레임 MRK 는 정사각형 또는 직사각형의 타워 형태에 관계없이 현장 요구 사항에 최적화된 형상을 구현할 수 있습니다. 아울러, 멀티프롭 프레임 MRK 는 고유의 발판용 부속 자재와 결합시 플랫폼이나 측면 안전 비계용으로도 활용 가능합니다.

멀티프롭 고유의 단면 구조는 프레임 MRK 와의 신속한 결합을 보장함은 물론 하나의 프레임 MRK가 추가적인 길이 변형 없이 멀티프롭의 내/외부 튜브 어디라도 결합이 가능하도록 설계되어 있습니다. 멀티프롭 프레임 MRK의 멀티프롭과의 결합부는 간단한 망치질만으로 견고하게 결합되도록 설계되어 별도의 공구가 필요 없고 필요시 지상 조립장에서 사전 조립되어 일체화된 이동이 가능합니다.

세부적 특장점

• 최대 90 kN의 높은 허용 하중과 모든 부재의 경량화
• 멀티 프롭 프레임 MRK와 멀티 프롭의 내/외부 튜브 모두와의 체결성
• 자체 눈금자 내장
• 멀티 프롭 프레임 MRK의 플랫폼 빔으로의 활용 가능성
• 12 가지의 멀티 프롭 프레임 MRK 를 활용한 다양한 형상 요구조건에 대한 최적화
• MRK 62,5/75/90/120/137,5/150 (강재) MRK 201,5/225/230/237/266/296 (알루미늄)
• 자중 : 멀티 프롭 MP350=19.40 kg, 멀티 프롭 프레임 MRK 최대 자중=14.80 kg
• 인증된 75 가지의 타입별 성능 검사서 보유
• 광범위한 범위의 멀티 프롭 길이 조정 성능 활용 (예: MP350 =155 cm, MP480 =220 cm)
• 별도 부속 : 하중 지지 또는 안전 난간용 높이 50 cm 프레임, 150x60, 225x60 발판 (해치 유/무형)
