멀티프롭 (MULTIPROP)

제품 개요

멀티프롭은 알루미늄으로 제작된 경량의 고성능 동바리입니다. ( 예: MP 350 – 중량 : 19.4kg, 최대 길이 : 3.5m ) 아울러, 정교한 세부 설계로 제작되어 극대화된 수명 기간을 보장합니다.

고하중 지지력
고유의 표준 적용 방식에 따라 최대 91kN 까지 지지 가능

청소 용이성
멀티프롭 고유의 자가 청소 기능

편의성

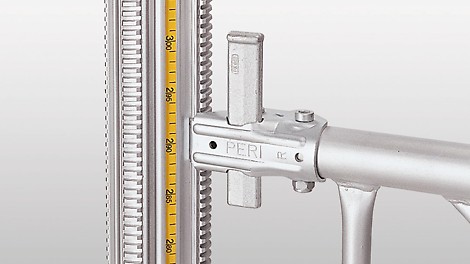

멀티프롭에 내장된 눈금자를 통한 편리한 길이 조절

확장성
고유의 프레임과 결합시 타워형 동바리 시스템으로 변형 가능


독립 동바리로 사용시

알루미늄 동바리 – 경량의 고하중 지지 동바리

멀티프롭은 알루미늄으로 제작된 경량의 고성능 동바리입니다. 중량 19.4 kg 의 MP350 을 예로 들면, 1.95m -3.5m 범위의 길이로 조정 가능하여 일반 건축 현장의 90%에 적용 가능하며 정교한 세부 설계로 제작되어 극대화된 수명 기간을 보장합니다.

멀티프롭의 알루미늄 합금 단면은 추락 등의 외부 충격을 탄성적으로 흡수 가능한 재질 및 구조로 설계되어 있고 콘크리트 등으로 오염된 경우에도 고유의 나선 구조 및 상하 이동이 자유로운 이음쇠를 통한 자체 청소 기능으로 손쉽게 길이 조정을 할 수 있습니다.

멀티프롭 MP250, 350, 480, 625 는 독일 베를린의 공인 기관에서 (the Deutsches Institut für Bautechnik) 공식적으로 성능이 인증된 제품입니다. (No. Z-8.312-824).

기술적 특장점 및 제원

길이, 자중 및 최대 허용 하중
MP 120 (0.80 – 1.20 m) 10.10 kg; 78.5 kN
MP 250 (1.45 – 2.50 m) 15.40 kg; 78.5 kN
MP 350 (1.95 – 3.50 m) 19.40 kg: 91.0 kN
MP 480 (2.60 – 4.80 m) 24.80 kg: 88.5 kN
MP 625 (4.30 – 6.25 m) 34.60 kg: 57.9 kN

기타 특징
자체 눈금자 내장
지속적인 자체 청소 기능 및 사분형 나선 구조
타이로드 등으로도 조작 가능한 네 부분의 견고한 돌출부를 가진 내장형 너트
ECC 분체 도장된 외부 튜브
탄성형 재질과 견고한 단면 설계
고유의 내/외부 튜브 끼임 방지 장치 내장
프롭 커넥터, 프레임 MRK, 틸팅 포크헤드, MKK, 포크 베이스 MKF 등의 다양한 부품


타워형 동바리 시스템으로 활용시

효율적인 타워형 동바리 시스템

멀티프롭은 프레임 MRK 와 결합시 슬래브 테이블 폼의 하부 동바리 구조물로 활용될 경우, 각 개별 프롭당 최대 90kN 지지력을 갖는 효율적인 경제성의 동바리로 활용 가능합니다.멀티프롭 프레임 MRK 는 정사각형 또는 직사각형의 타워 형태에 관계없이 현장 요구 사항에 최적화된 형상을 구현할 수 있습니다. 아울러, 멀티프롭 프레임 MRK 는 고유의 발판용 부속 자재와 결합시 플랫폼이나 측면 안전 비계용으로도 활용 가능합니다.

멀티프롭 고유의 단면 구조는 프레임 MRK 와의 신속한 결합을 보장함은 물론 하나의 프레임 MRK가 추가적인 길이 변형 없이 멀티프롭의 내/외부 튜브 어디라도 결합이 가능하도록 설계되어 있습니다. 멀티프롭 프레임 MRK의 멀티프롭과의 결합부는 간단한 망치질만으로 견고하게 결합되도록 설계되어 별도의 공구가 필요 없고 필요시 지상 조립장에서 사전 조립되어 일체화된 이동이 가능합니다.

세부적 특장점

  • 최대 90 kN의 높은 허용 하중과 모든 부재의 경량화
  • 멀티 프롭 프레임 MRK와 멀티 프롭의 내/외부 튜브 모두와의 체결성
  • 자체 눈금자 내장
  • 멀티 프롭 프레임 MRK의 플랫폼 빔으로의 활용 가능성
  • 12 가지의 멀티 프롭 프레임 MRK 를 활용한 다양한 형상 요구조건에 대한 최적화
  • MRK 62,5/75/90/120/137,5/150 (강재) MRK 201,5/225/230/237/266/296 (알루미늄)
  • 자중 : 멀티 프롭 MP350=19.40 kg, 멀티 프롭 프레임 MRK 최대 자중=14.80 kg
  • 인증된 75 가지의 타입별 성능 검사서 보유
  • 광범위한 범위의 멀티 프롭 길이 조정 성능 활용 (예: MP350 =155 cm, MP480 =220 cm)
  • 별도 부속 : 하중 지지 또는 안전 난간용 높이 50 cm 프레임, 150x60, 225x60 발판 (해치 유/무형)

System

Efficient underneath tables or as shoring tower

Connected with MRK frames, the MULTIPROP slab props are used under tables or as shoring towers. Leg loads of up to 100 kN allow cost effective transfer of loads. The MULTIPROP frames facilitate optimal customization on the construction site (regardless whether a square or rectangular assembly grid). The MULTIPROP frame can be used as a platform beam and side protection when assembling a working scaffold.

The MULTIPROP profile allows quick and easy assembly with the frames. The same frame can be connected to either the outer or the inner tube without changing the prop spacing (system spacing). The wedge is just hammered home into the frame’s coupling. Special tools are not required. Towers can be pre-assembled flat on the ground

Technische Details

  • High Load bearing capacity up to 100 kN and low weight of all components
  • The PERI MULTIPROP Frames can be mounted both the outer and inner tube
  • Built-in measuring tape
  • The MULTIPROP frame can be used as a platform beam
  • Optimized adjustment to the building: High load utilization through different frame sizes (12 frame sizes)
  • Frame sizes: MRK 62.5/75/90/120/137.5/150 (Steel) MRK 201.5/225/230/237/266/296 (Aluminum)
  • Weight: MP 350=19.40 kg Frame=max.14.80 kg
  • 75 type-tested diagrams
  • Spindle/ lowering flexibility: MP 350 lowering=155 cm MP 480 lowering=220 cm
  • Special accessories: Frames (Height 50 cm) suitable for supporting and guardrails. Decks 150 x 60 and 225 x 60 with and without hatch.
