청라 한신더휴 커낼웨이
프로젝트 정보

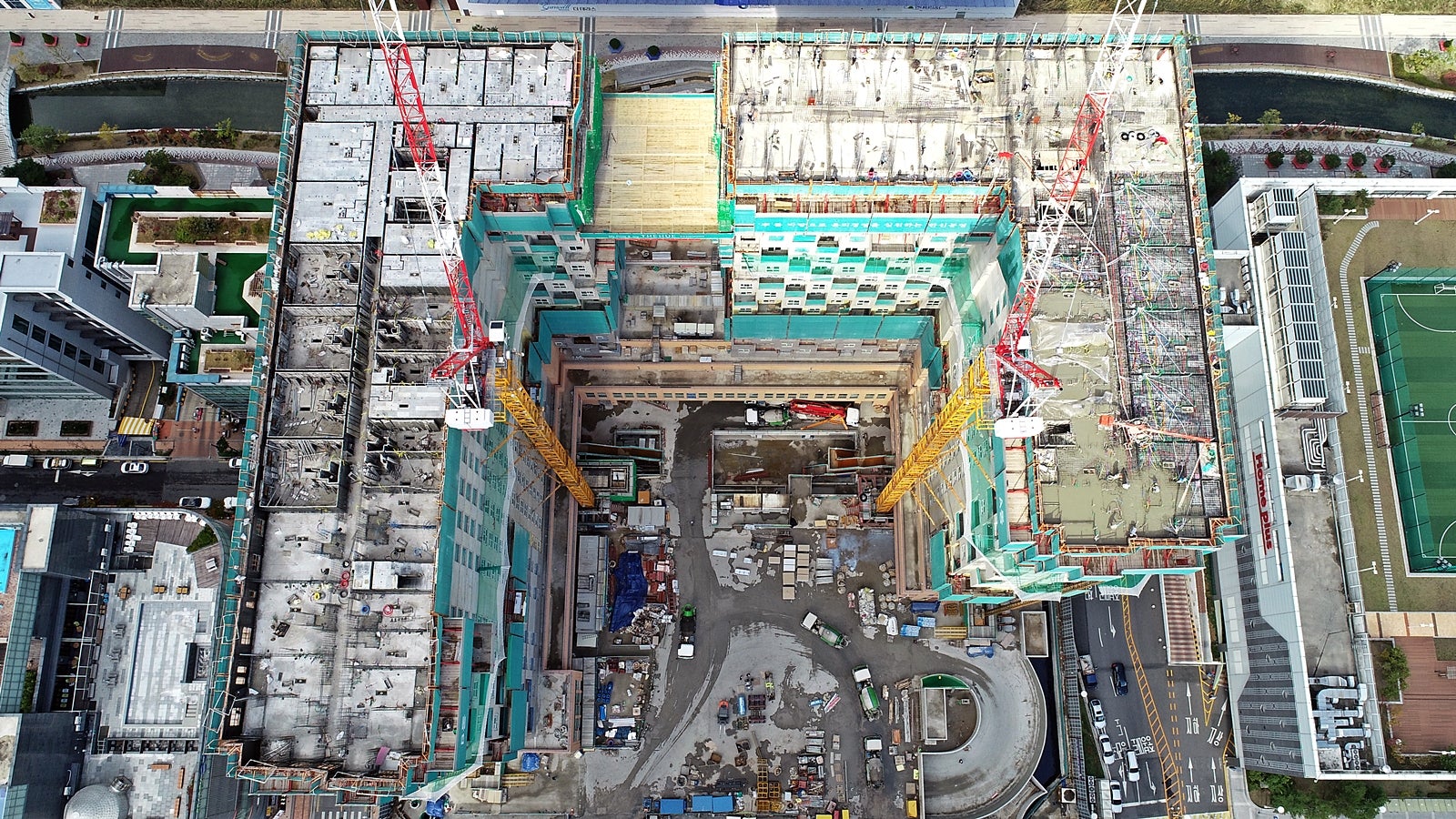

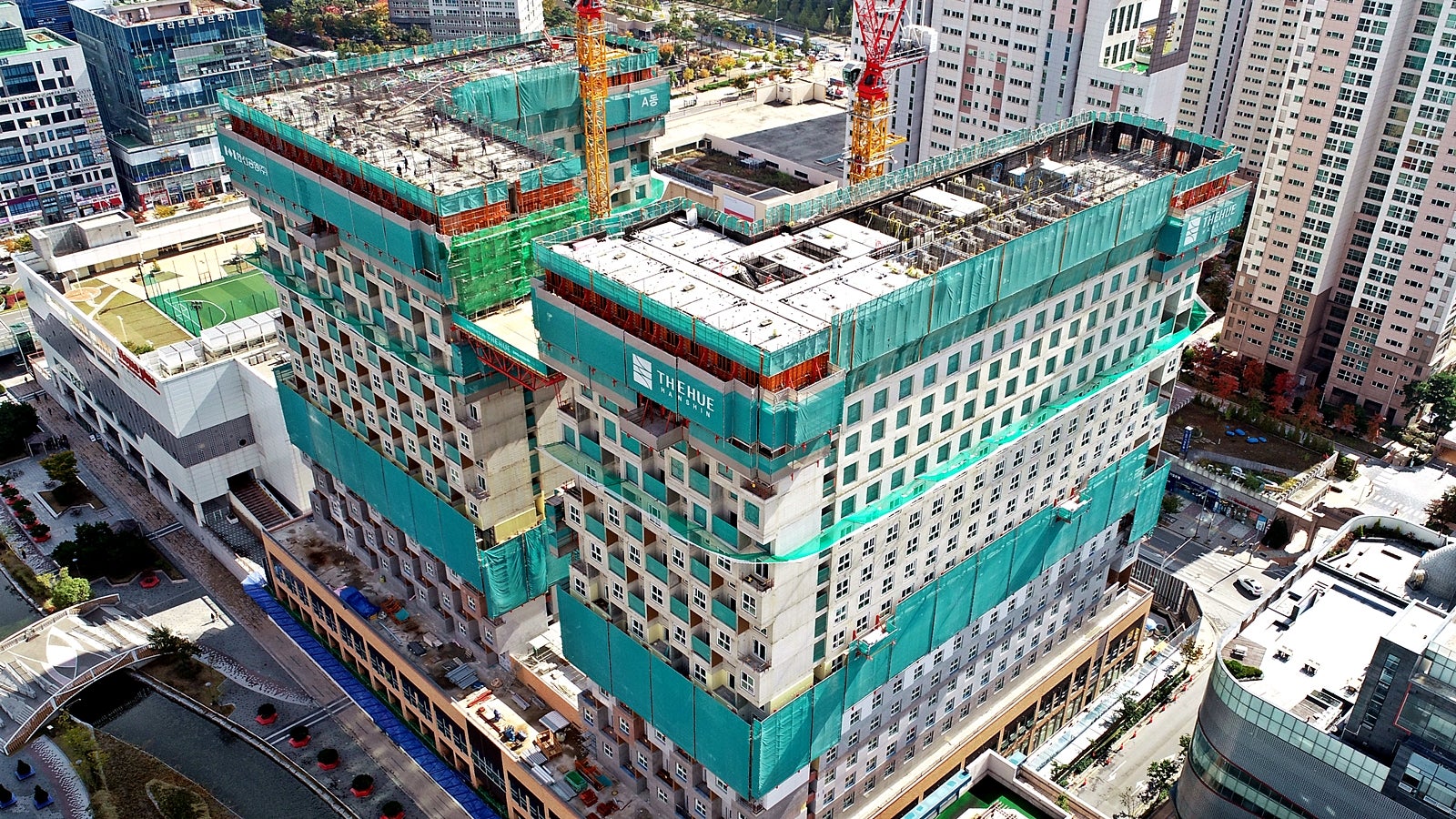

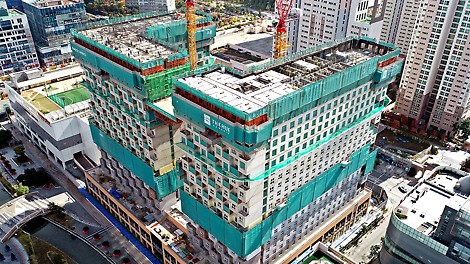

청라국제도시 c10-1-1 블럭 청라 커낼웨이 중심지에 위치한 청라 한신더휴 커낼웨이는 지하5층~지상 27층 오피스텔 1,140세대로 구성된 대단지 오피스텔이다.
지역 내 유일한 스카이 브릿지가 설계된 한신더휴 커낼웨이는 파노라마 조망이 가능하며 실내골프연습장, 피트니스센터, 입주민 전용영화관, 게스트룸, 어린이놀이터, 도서관 등 다양한 부대시설이 도입된다. 또 중앙공개공지와 녹지공간, 선큰가든, 수변공원을 연계한 보행통로 등도 들어선다.
고객 요청사항
최근 변경된 근로기준법으로 인한 근로시간 단축 및 레미콘 업체의 출퇴근 시차제 (8-5제) 시행 그리고 타워크레인 업체의 작업환경, 휴무에 따른 타워크레인 작업 불가 등으로 인해 공기 절감의 필요성이 크게 대두되고 있다. 이에 따라 타워 등의 장비 제한 없이 최소 인원으로1일 이내 1개동 을 인양할 수 있는 빠르고 안정적인 시스템이 요구 되었다.
또한, 당 현장만의 특화설계 (매 2개층 마다 오픈구간이 다수 발생) 및 2개 동 간 연결 브릿지 구간에 시공성 및 구조적 안전성을 기할 수 있는 페리 RCS A Rail Climbing System (골조), RCS P Climbing System (마감), VARIOKIT Construction Kit (브릿지) 시스템을 필요로 하였다.
고객사 정보
시공사 : 한신공영(주)
협력사 : 골조-(주)중현테크 / 마감-(주)한신산업
페리 솔루션
청라 한신더휴 커낼웨이 현장의 평면은 겉으로 보기에도 단순하지 않은 구조물이다. 그렇기 때문에 최신 트렌드에 따른 건축 평면 변화에 입각한 구조물 설계에 따라, 건물 대다수 2개층 오픈 구간 발생 시의 시공성 및 안전성 확보를 위해, 기본 RCS A (골조) 및 RCS P (마감) 발판을 구조적 안정성에 입각하여 엔지니어링 설계를 시행하였다. (기존 재래식 사용 대비 안전성 확보 및 이를 해결하기 위한 갱폼 2개층을 연결 사용하고, 알폼 가슬래브 사용상의 안전성 저하 등의 문제점을 해결함.)

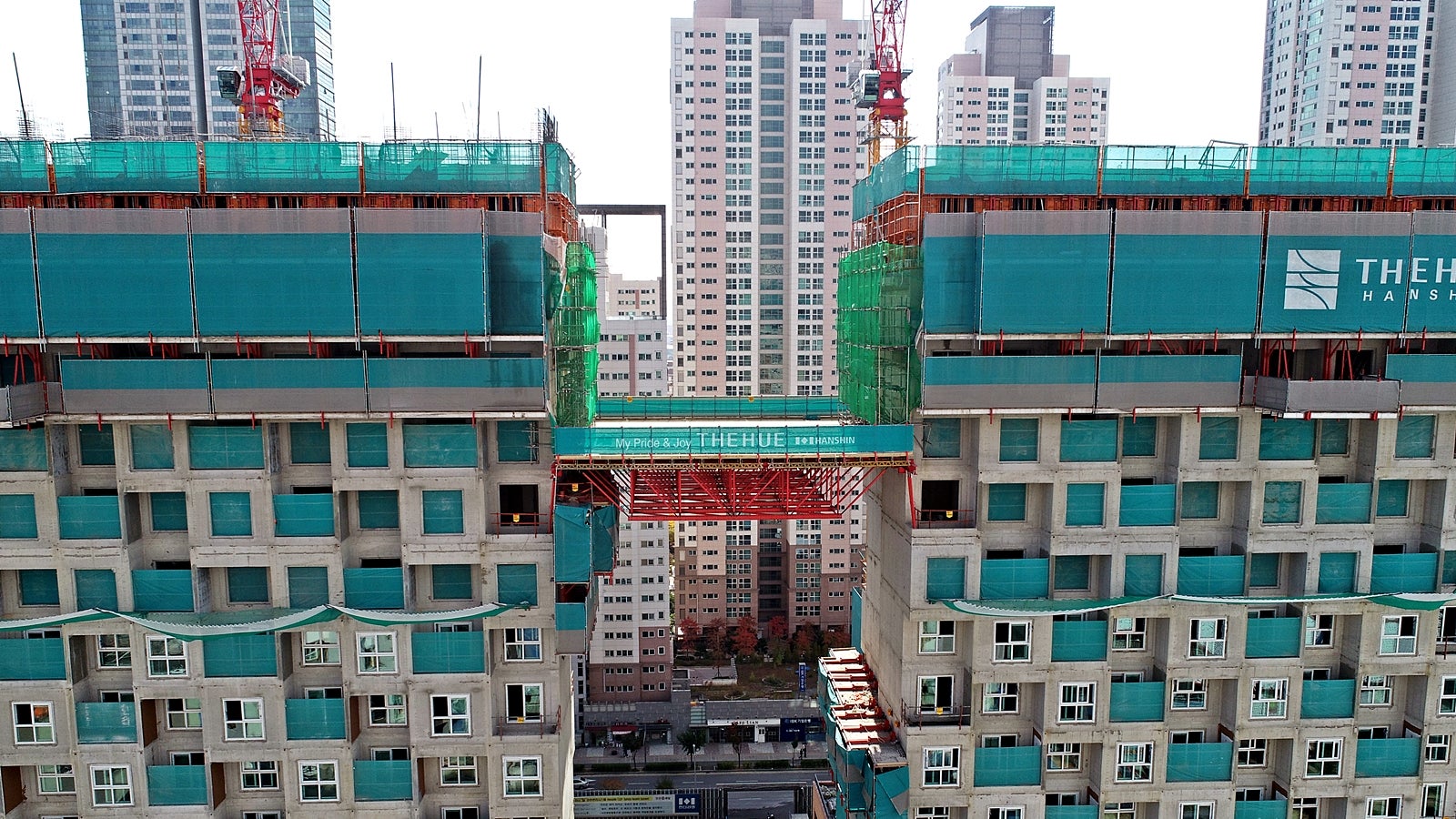

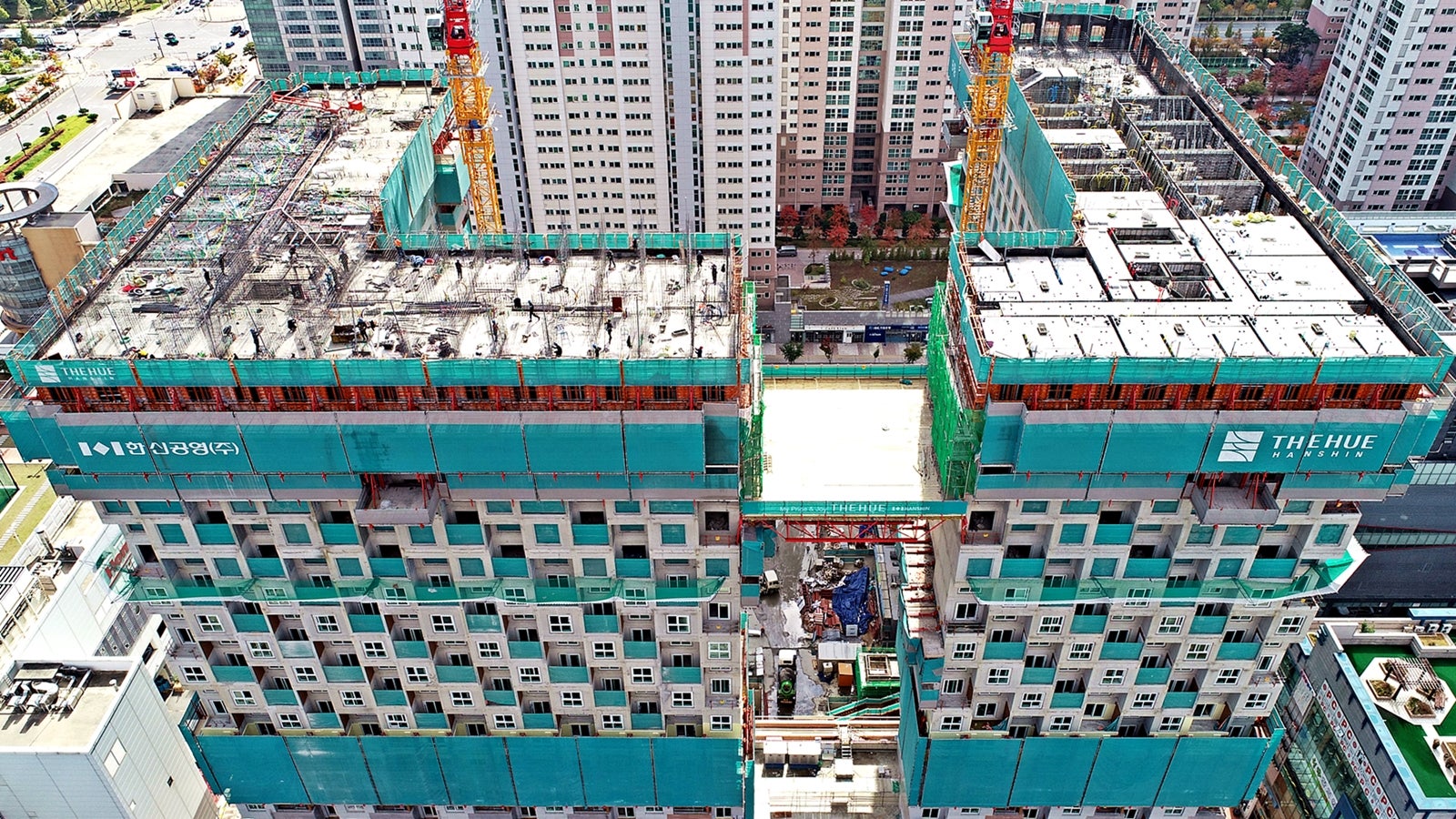

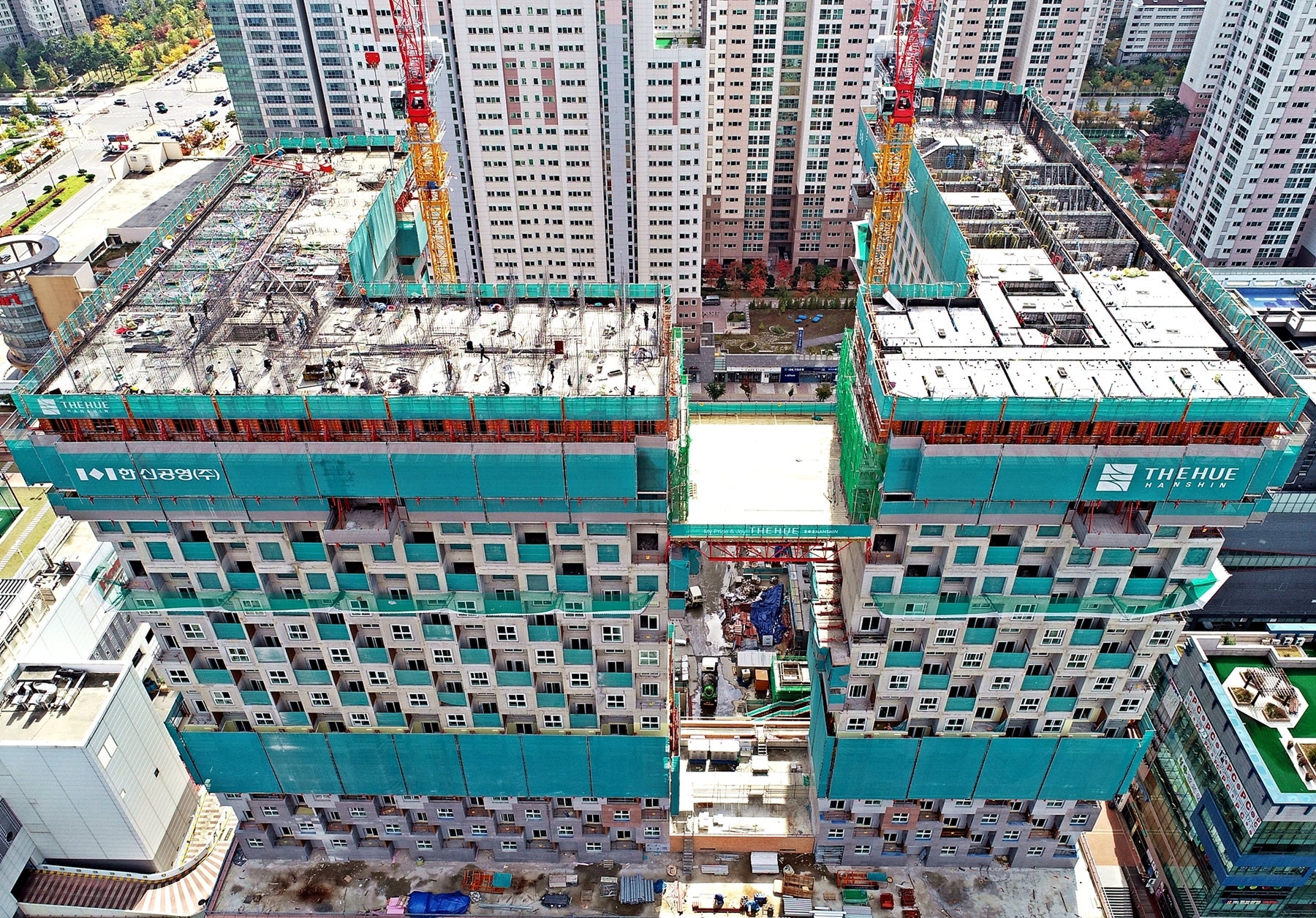

브릿지의 경우 PERI의 VARIOKIT 라는 자재를 이용하여, 불필요한 자재 추가 공장 제작 없이, 마치 레고 블럭을 조립하는 형태로 간단하게 조립 및 설치가 가능하였다.
또한, 브릿지 구조물 설치 이후 VARIOKIT 와 하단부 RCS A, RCS P 의 작업발판을 해체 함에 있어 타워크레인의 와이어 반경 상 문제점 해결을 위해, PERI 만이 가능한 RCS A, RCS P 발판 하강 및 VARIOKIT 수평 해체 기술을 활용하여, 재래식 공법 대비 빠른 시공성 및 구조적 안전성 확보가 가능하였다.
